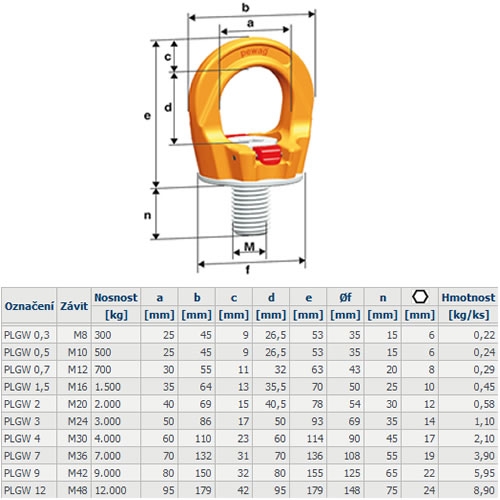

Popis vázací bod PLGW profilift gamma M36/7t

PLGW pewag winner profilift gamma

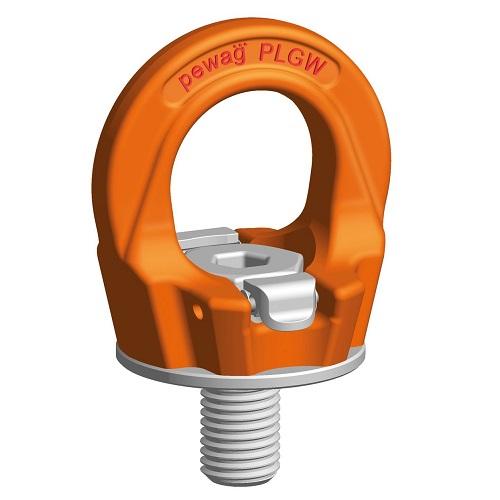

Šroubovací vázací bod

pewag představuje světovou novinku na trhu: patentovaný pewag winner profilift vázací bod bez potřeby použít nářadí. Na základě stávajících pewag standardů jsme navrhli a vyrobili vázací bod pro upevnění bez pomocí nářadí, který může být dotažen a nastaven ručně ve směru zatížení.

Je otočný v rozsahu 360°, obsahuje patentovaný a speciální vyměnitelný šroub z materiálu třídy 10.9, který je 100% defektoskopicky testován má dobrou chromátovou protikorozivní úpravu a vyznačenou nosnost s velikostí závitu. Každý vázací bod je opatřen seriovým číslem umožnujícím dohledatelnost. pewag profilift gamma je také dostupný v provedení s UNC-závitem.

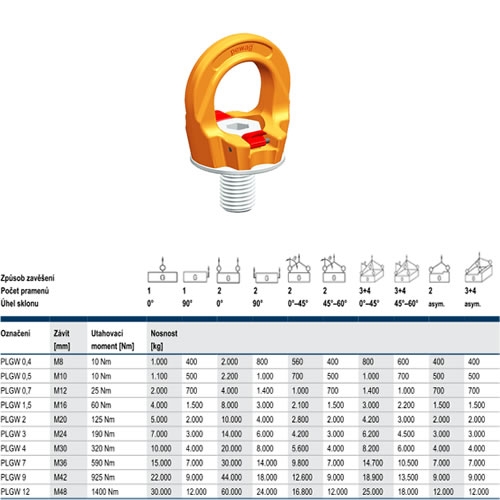

Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a balení.

Montáž a demontáž bez nářadí

Klapka v pozici 1 nesmí mít žádný kontakt se šroubem

• oko šroubu je otočné


Klapka v pozici 2 je v kontaktu se šroubem

• oko vázacího bodu se neotáčí, utahovací síla se přenáší na šroub a takto může být vázací bod namontován/demontován

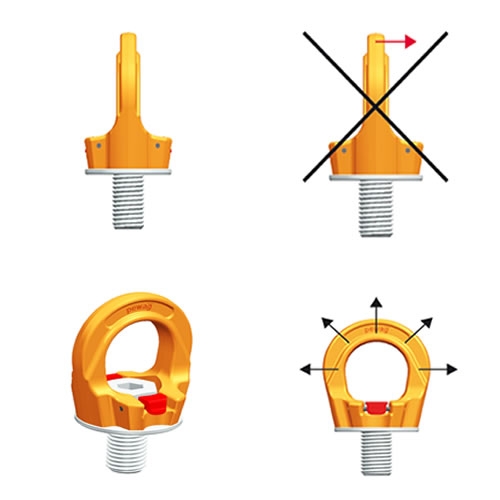

Dovolené použití

Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností v uvedených směrech.

• Nastavte vázací bod do dovoleného směru tahu před zvedáním

• V případě dlouhodobého použití VB, utáhněte PLGW předepsaným utahovacím momentem

• 4 násobné bezpečnostní jištění v dovolených směrech zavěšení

Nedovolené použití

Ujistěte se, že při zavěšení břemene nemůže nastat např.:

• směr tahu je zablokován

• směr tahu není v přepokládané oblasti

• vázací oko se neopírá o hranu nebo náklad

Více podrobností najdete v uživatelské příručce
